X86结构(工业主板)

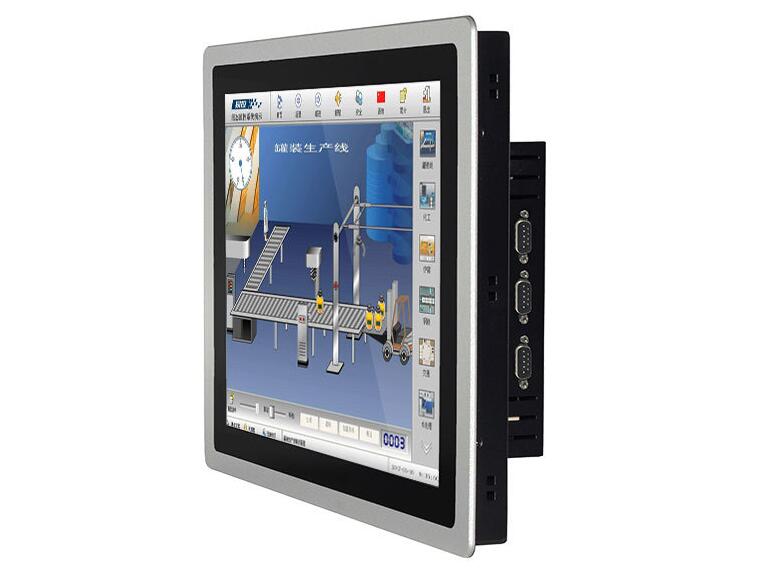

IPC-170EC

 17"TFT LCD,分辩率1280×1024,精密电阻式触摸屏

 Intel赛扬J1900 1.99GHz四核处理器可选升级到i3/i5/i7,最大支持8GB内存

 铝镁合金材质,表面氧化处理,支持面板机架/壁挂/VESA悬臂等安装
 前面板符合NEMA/IP65防水防尘标准

 接口:1×VGA/2×LAN/8×USB/6×RS232/1×LPT/1×AUDIO

 低功耗,9~36V宽电压直流电源输入(可选ATX电源AC220 供电)


  • 产品介绍
  • 产品规格
  • 订购信息
  • 驱动程序

    IPC是多功能的触控平板电脑解决方案,Intel赛扬J1900 1.99GHz四核处理器可选升级到i3/i5/i7,配备液晶显示屏和五线电阻式触控屏幕,整机采用9~36V宽压直流供电,有效地控制平板电脑内部热量;支持CF卡、SSD或笔记本硬盘作为存储介质;集成6个RS232串口、2个10~100M以太网口、8个USB2.0端口、1个并口、1个PS/2键盘鼠标口和音频接口,同时还预留了一个32位PCI插槽,方便连接各种I/O设备和功能扩展。
    IPC采用机架式安装,两边4个吼位标准19”机柜上架拧紧螺丝可完成,安装和维护非常简便;前面板符合NEMA/IP65防水防尘标准,杜绝安装在控制柜时因现场飞溅的水滴和水蒸汽进入主机,影响设备运行;大面积主动式散热片将系统内的热量快速散发,使其能够适应工业现场恶劣的工作环境;超轻薄且坚固外观设计,使其成为工业自动化人机界面的首选产品,最适合应用于工厂自动化、机械制造、数控设备、纺织机械、锅炉控制、智能电力设备等上位机控制和监控。
    IPC兼容Win7、Windows®XP、Windows®XP Embedded、Windows®2000以及Linux等主流操作系统和嵌入式操作系统,可运行客户自主开发的基于以上操作系统的应用软件和程序,或安装工业自动化组态软件即可组成强大的人机界面。

机体结构
材料:铝镁合金前面板达到NEMA IP65防护等级,铝镁合金箱体结构
安装:支持面板嵌入/壁挂/VESA悬臂等多种安装方式
面板颜色:面板黑色氧化拉丝后盖银色(细砂纹、亚光)
总体尺寸:482.6×354.8×76 mm(宽×高×深)
箱体尺寸:422×336×68 mm(宽×高×深)

电 源

电源:直流12V 电压5A输入,可选配220VAC转12VDC电源适配器或9-36V宽压输入

系统参数

处理器:Intel支持赛扬J1900 1.99GHz四核处理器可选升级到i3/i5/i7
芯片组:Intel NM10高速芯片组
内存:1* SO DDRIII插槽,支持1066/800MHz内存,最大支持8GB
磁盘:MINISATA 插槽(支持SSD)、DOM、2.5"笔记本硬盘
显示:集成Intel GMA3600系列图形控制器(共享内存128/224MB)支持双屏显示
网络:2个10~100M RJ45端口2* RTL8111E千兆网卡或1*RTL8105E百兆网卡(可选)
音频:LINE-out, MIC-in,集成Realtek ALC662 6声道高保真音频控制器
输入输出接口:1×AC IN电源输入端子
       1×VGA显示端口
       2×RJ45网络端口
       8×USB2.0端口

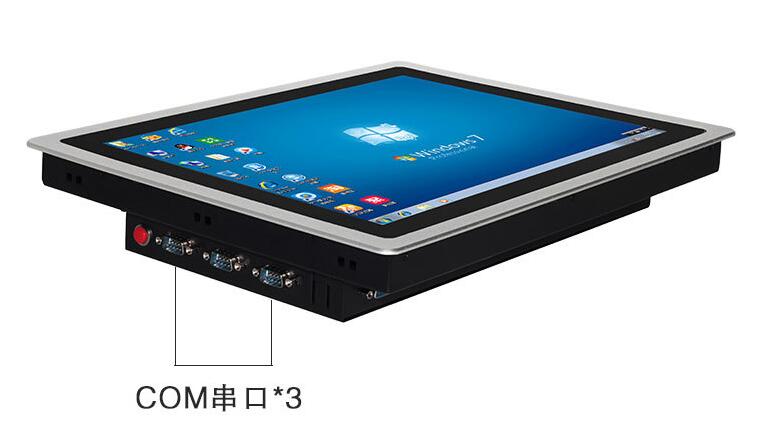

       6×RS-232端口
       1×LPT并口
       1×鼠标接口
       1×键盘接口
       1×麦克风输入/1×线路输出
扩展槽:1×PCI扩展插槽
操作系统:全面支持Win7/ Windows®2000 pro / Windows®XP pro / Windows®VISTA / Windows®7 / Windows®XPE / Linux

液晶显示屏

尺寸/类型:17"XGA TFT LCD
分辩率:1280×1024
最大色彩:16M
显示面积:337.92×270.34mm
反应时间:16ms
背光:LED
背光MTBF:50,000小时
亮度:300cd/m²
对比度:1000:1
点阵:0.297×0.297
最大视角:(H)160/(V)135

触摸屏

尺寸/类型:17"五线精准电阻式
分辨率:4096 x 4096
触摸响应时间:<8ms
表面硬度:3H
点击寿命:250克力度,1000万次
笔划寿命:250克力度,100万次
透光率:85%以上

环境参数

工作温度:0~70℃
存储温度:-20~80℃
相对温度:10~95%@40℃(无凝结)
振动:50~500Hz,1.5G,0.15mm峰峰值
冲击:10G/peak(11ms sec)

IPC-170RT-D2550:17"TFT LCD/ Intel Atom双核D2550 1.86GHz CPU/2*LAN/8*USB/6*RS232/LPT/VGA/AUDIO
IPC-170RT-D525: 17"TFT LCD/ Intel Atom双核D525 1.86GHz CPU/2*LAN/4*USB/2*RS232/LPT/VGA/AUDIO
